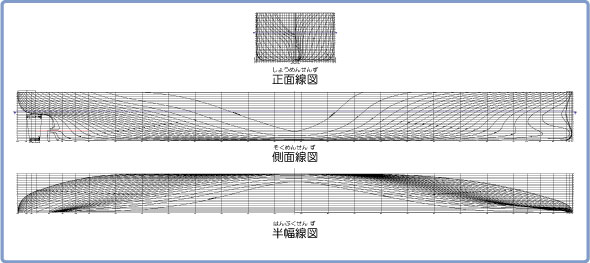

複雑な曲面で形づくられる船の形を表すための図面を船体線図と言います。船を造るために必要となる重要な図面の一つです。船体線図は、以下の三つの図面により構成されます。
正面線図 (Body plan) 船首から船尾に向かって一定の間隔で船体を輪切りにし、船の 正面方向から見た各断面の形状を表します。 側面線図 (Sheer plan) 船の左右方向に一定の間隔で船体を輪切りにし、船の横方向か ら見た各断面の形状を表します。 半幅線図 (Half-breadth plan) 船の上下方向に一定の間隔で船体を輪切りにし、船の上から 見た各断面の形状を表します。 |
